삼각함수, 캔버스, arc, 비동기, JSON, 디스트럭처링 활용하여 데이터 받아오기
오늘은 삼각함수를 배우고 이를 활용하여 캔버스에 자바스크립트로 원을 그려보는 시간입니다.
중학생 때 이후로 15년만에 다시 꺼내보는 삼각함수인데요..
먼저 삼각함수란?
삼각함수는 동경의 크기에 따라 변화하는 함수입니다.
주기함수를 사인 및 코사인의 무한합으로 전개하는 것을 말합니다.
동경위의 점과 원점, x축에 내린 발이 직각삼각형을 이루기 때문에 삼각함수라고 부릅니다.
삼각함수에는 3개의 기본적인 함수가 있으며,
이들은 사인,코사인,탄젠트가 있습니다.
좌표평면 상 원점 O
O가 중심인 단위원을 고려하자. 단위원 위의 한 점 P(�, �)
P(x,y)에 대하여 �
x축의 양의 방향을 시초선[6]으로 잡는다. O
O를 중심으로 시초선에서 반시계 방향 회전을 각의 양의 방향으로 잡고, 그 각의 크기를 �
θ라고 하면, 다음으로 정의한다.
사진 설명을 입력하세요.
이 sin cos 활용하여 X좌표,Y좌표 구하고 원그리는 방법을 알아보겠습니다.
예시: X좌표: 95, Y좌표: 50, 반지름 40px 기준으로 원 그리기
1.arc메서드 활용
arc(x, y, radius, startAngle, endAngle)
= arc(x, y, 반지름, 시작각도, 종료각도, 그리는 방향);
매개변수 x 호 중심의 수평 좌표
y 호 중심의 세로 좌표
radius 호의 반지름입니다. 양수여야 함
startAngle 호가 시작하는 각도(라디안)로, 양의 x축에서 측정
endAngle 양의 x축에서 측정한 라디안 단위의 호가 끝나는 각도
2. 캔버스 그리기
전형적인 포맷으로 다음과 같은 메소드를 활용하여 캔버스로 그릴 수 있습니다.
const canvas = document.querySelector("canvas");
const ctx = canvas.getContext("2d");
ctx.beginPath();
ctx.arc(100, 75, 50, 0, 2 * Math.PI);
ctx.stroke();
전체코드1
<!DOCTYPE html>
<html lang="ko">
<head>
<meta charset="UTF-8">
<meta name="viewport" content="width=device-width, initial-scale=1.0">
<title>sin cos 활용하여 X좌표,Y좌표 구하고 원그리기</title>
</head>
<body>
<canvas id="myCanvas" width="200" height="200"></canvas>
<script>
var canvas = document.getElementById("myCanvas");
var ctx = canvas.getContext("2d");
function drawArc(startDegree, endDegree) {
//보정된 좌표계
ctx.beginPath();
// pie / 180 * degree
// 각도(degree) 표기를 라디안(Radian)으로 변경
ctx.arc(95, 50, 40, Math.PI / 180 * endDegree * -1, Math.PI / 180 * startDegree * -1);
// ---------끝각도-2---------------,--------------시작각도-------------
// x,y,반지름,시작r, 끝r
ctx.stroke();
ctx.fillRect(95, 50, 1, 1);// (95, 50) 좌표에 크기가 1x1인 사각형을 그림 (점으로 표현)
//사인 코사인 그리기
//x = r * cos(degree)
//y = r * sin(degree)
let locX = 40 * Math.cos(Math.PI / 180 *45);// 45도에 해당하는 끝점의 X 좌표를 구함
let locY = 40 * Math.sin(Math.PI / 180 *45);// 45도에 해당하는 끝점의 Y 좌표를 구함
// 사인과 코사인 함수를 사용하여 원호의 끝점에 점을 그림
ctx.moveTo(95,50); // 이동시키기
ctx.lineTo(95+locX,50-locY); // (95, 50)에서 (95 + locX, 50 - locY)까지 선을 그림
ctx.stroke(); // 그리기
//밑변 그리기
ctx.moveTo(95,50);
ctx.lineTo(95+40,50-0);
ctx.stroke();
}
drawArc(0, 45);
// drawArc(220, 320);
</script>
</body>
</html>응용코드
<!DOCTYPE html>
<html lang="ko">
<head>
<meta charset="UTF-8">
<meta name="viewport" content="width=device-width, initial-scale=1.0">
<title>Document</title>
</head>
<body>
<canvas id="myCanvas" width="200" height="200"></canvas>
<script>
//삼각함수 sin = y/r cos = x/r, tan = y/x
//0도만 처리가 가능한 코드 -> 10도에서도 가능하게 만들어 볼것
//x,y 좌표계로 원 그리기
var canvas = document.getElementById("myCanvas");
var ctx = canvas.getContext("2d");
function drawArc(setX, setY, setR, startDegree, endDegree) {
//보정된 좌표계
ctx.beginPath();
// pie / 180 * degree
// 각도(degree) 표기를 라디안(Radian)으로 변경
ctx.arc(setX, setY, setR, Math.PI / 180 * endDegree * -1, Math.PI / 180 * startDegree * -1);
// ---------끝각도-2----------,---------시작각도----------
// x,y,반지름,시작r, 끝r
ctx.stroke();
ctx.fillRect(setX,setY, 1, 1);// (95, 50) 좌표에 크기가 1x1인 사각형을 그림 (점으로 표현)
//사인 코사인 그리기
//x = r * cos(degree)
//y = r * sin(degree)
let locX = setR * Math.cos(Math.PI/180 * endDegree);// 45도에 해당하는 끝점의 X 좌표를 구함
let locY = setR * Math.sin(Math.PI / 180 * endDegree);// 45도에 해당하는 끝점의 Y 좌표를 구함
// 사인과 코사인 함수를 사용하여 원호의 끝점에 점을 그림
ctx.moveTo(setX,setY); // 이동시키기
ctx.lineTo(setX+locX,setY-locY); // (95, 50)에서 (95 + locX, 50 - locY)까지 선을 그림
ctx.stroke(); // 그리기
//밑변 그리기
ctx.moveTo(setX,setY);
ctx.lineTo(setX+setR*Math.cos(Math.PI/180*startDegree),setY-setR*Math.sin(Math.PI/180*startDegree));
ctx.stroke();
}
drawArc(55, 50, 30, 20, 290); //x,y,반지름,시작각,끝각
// drawArc(220, 320);
</script>
</body>
</html>input버튼으로 x,y,반지름길이 받아 원을 그리는 응용 코드 3
<!DOCTYPE html>
<html lang="ko">
<head>
<meta charset="UTF-8">
<meta name="viewport" content="width=device-width, initial-scale=1.0">
<title>x,y 좌표계로 원 그리기</title>
</head>
<body>
<canvas id="myCanvas" width="200" height="200"></canvas>
<br>
<label for="xCoord">X 좌표:</label>
<input type="number" id="xCoord" name="xCoord" min="0" max="200">
<br>
<label for="yCoord">Y 좌표:</label>
<input type="number" id="yCoord" name="yCoord" min="0" max="200">
<br>
<label for="radius">반지름:</label>
<input type="number" id="radius" name="radius" min="1" max="100">
<button id="drawButton">원 그리기</button>
<script>
var canvas = document.getElementById("myCanvas");
var ctx = canvas.getContext("2d");
// 원호 그리는 함수 정의
function drawArc(setX, setY, setR, startDegree, endDegree) {
ctx.beginPath();
ctx.arc(setX, setY, setR, Math.PI / 180 * endDegree * -1, Math.PI / 180 * startDegree * -1);
ctx.stroke();
ctx.fillRect(setX, setY, 1, 1);
let locX = setR * Math.cos(Math.PI / 180 * endDegree);
let locY = setR * Math.sin(Math.PI / 180 * endDegree);
ctx.moveTo(setX, setY);
ctx.lineTo(setX + locX, setY - locY);
ctx.stroke();
ctx.moveTo(setX, setY);
ctx.lineTo(setX + setR * Math.cos(Math.PI / 180 * startDegree), setY - setR * Math.sin(Math.PI / 180 * startDegree));
ctx.stroke();
}
// 초기 원 그리기
drawArc(55, 50, 30, 20, 290);
// 원 그리기 버튼 클릭 시 호출되는 함수
document.getElementById("drawButton").addEventListener("click", function () {
ctx.clearRect(0, 0, canvas.width, canvas.height); // 캔버스 초기화
var xCoord = parseInt(document.getElementById("xCoord").value);
var yCoord = parseInt(document.getElementById("yCoord").value);
var radius = parseInt(document.getElementById("radius").value);
// 입력받은 좌표를 기준으로 원을 그림
drawArc(xCoord, yCoord, radius, 0, 360);
});
</script>
</body>
</html>fillText 메서드
형식: fillText(text, x, y [, maxWidth])
ctx.fillText("텍스트", x좌표, y좌표, 최대 너비)
function draw() {
const ctx = document.getElementById("canvas").getContext("2d");
ctx.font = "48px serif";
ctx.fillText("Hello world", 10, 50);
}

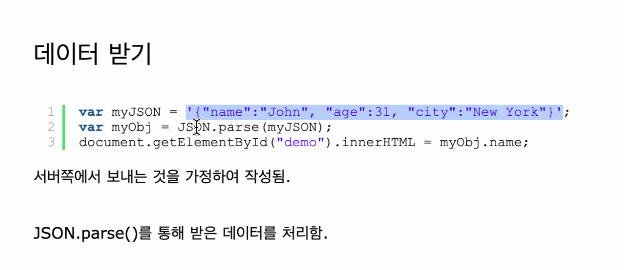

JSON 형태로 데이터 받는 방법
JSON은 KEY:VALUE형태로 다음과 같이 받습니다.
사진 설명을 입력하세요.
var myJSON = '{"name":"John", "age":31, "city":"New York"}';
var myObj = JSON.parse(myJSON);
document.getElementById("demo").innerHTML = myObj.name;
json이란
JavaScript Object Notation라는 의미의 축약어로 데이터를 저장하거나 전송할 때 많이 사용되는 경량의 DATA 교환 형식
문자열을 자바스크립트 객체로 바꿈
☆☆☆☆☆☆☆매우중요한 메서드 ☆☆☆☆☆☆
JSON.stringify() => 자바스크립트 객체를 문자열로
JSON.parse() ==> 문자열을 자바스크립트 객체로 바꿈
JSON 형태
{ "name":"John" }
JAVASCRIPT 형태
{ name:"John" }
올바른 데이터 타입
짧게 줄여서 SNABNO!!
a string
a number
an array
a boolean
null
an object (JSON object)
JSON 형태 예시
var obj = JSON.parse('{ "name":"John", "age":30, "city":"New York"}');
<p id="demo"></p>
<script>
var txt = '{"name":"John", "age":30, "city":"New York"}' // 서버에서 온 자료로 가정
var obj = JSON.parse(txt);
document.getElementById("demo").innerHTML = obj.name + ", " + obj.age;
</script>서버쪽 파일 json_demo.txt
{
"name":"John",
"age":31,
"pets":[
{ "animal":"dog", "name":"Fido" },
{ "animal":"cat", "name":"Felix" },
{ "animal":"hamster", "name":"Lightning" }
]
}파싱 형태 예시(클라이언트쪽 로직)
var xmlhttp = new XMLHttpRequest();
xmlhttp.onreadystatechange = function() {
if (this.readyState == 4 && this.status == 200) {
var myObj = JSON.parse(this.responseText);
document.getElementById("demo").innerHTML = myObj.name;
}
};
xmlhttp.open("GET", "json_demo.txt", true);
xmlhttp.send();날짜 처리 형태 예시 1
<p id="demo"></p>
<script>
var text = '{"name":"John", "birth":"1986-12-14", "city":"New York"}';
var obj = JSON.parse(text);
obj.birth = new Date(obj.birth);
document.getElementById("demo").innerHTML = obj.name + ", " + obj.birth;
</script>예시2
<p id="demo"></p>
<script>
var text = '{"name":"John", "birth":"1986-12-14", "city":"New York"}';
var obj = JSON.parse(text, function (key, value) {
if (key == "birth") {
return new Date(value);
} else {
return value;
}
});
document.getElementById("demo").innerHTML = obj.name + ", " + obj.birth;
</script>
데이터분석의 대표적인 사이트죠

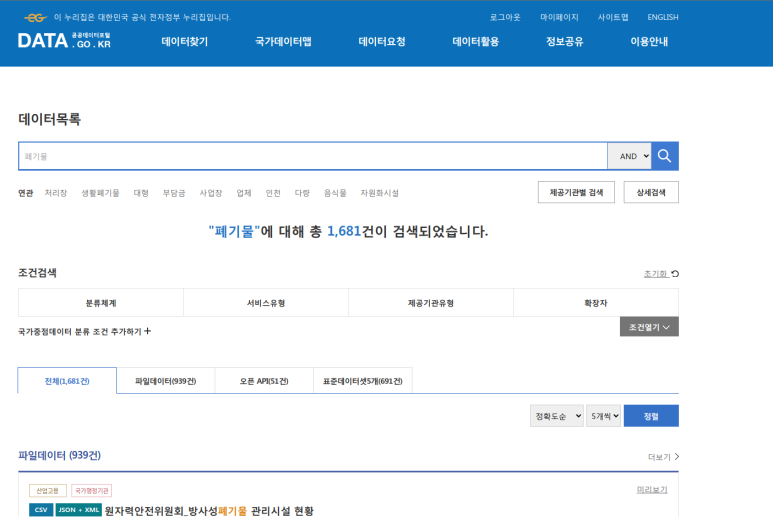

공공데이터 포털에서 데이터를 받아올 때도 보통 JSON 형태를 많이 이용합니다.
홈페이지 예시
데이터를 받아올때, 디스트럭처링을 할 수 있으면 매우 편합니다.
디스트럭처링이란?
스트럭처링은 객체와 배열을 구성하는 개별 요소를 독립적인 상수나 변수에 저장하는 방법입니다
예제1
